Foire Aux Questions - Géotraitements

Auteur : Lena

  • Dans ArcGIS 8.x

Ces opérations sont possibles en suivant les étapes de l’assistant de géotraitement (Menu ‘Outils’ -> ‘Assistant de géotraitement’).
Notez que pour l’union, l’intersection et le découpage, il est possible de n’utiliser que les entités de la sélection courante sur chaque couche.

  • Dans ArcGIS 9.x

Les outils permettant d'effectuer ces opérations sont disponibles dans la fenêtre ArcToolbox.
La boîte à outils complémentaire d'ESRI France rassemble les mêmes fonctions que l'assistant de géotraitement de la version 8.3 sous l'appellation "Outils de géotraitement".
A noter l'outil supplémentaire "Découpage multiples", permettant de découper en un seul traitement plusieurs couches à partir d'une classe de polygones de découpage.

Pour ceux qui veulent avoir toutes les commandes à portée de main sans passer par ArcToolBox, la Geoprocessing Wizard Toolbar, reprend les mêmes fonctions dans une barre d'outils standard.


Synthèse des possibilités de croisement entre couches

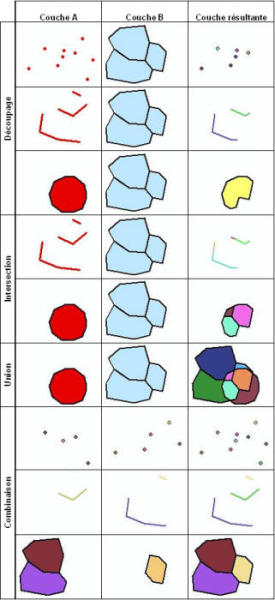

Synthèse des opérations de géotraitement disponible dans ArcGIS 8 et 9

Nota : Traduction Français-Anglais des noms d'outils
Découpage=Clip
Intersection=Intersect
Union=Union
Combinaison=Merge

Auteur : Lena

En fonction du résultat escompté, on utilise :

  • La fonction ‘Découper une couche basée sur une autre’ de l’assistant de géotraitement :

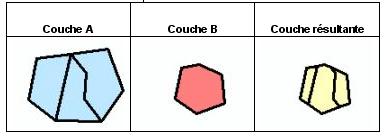

Schéma "Désouper une couche basée sur une autre"

  • La fonction Erase gratuite et non limitée de l’extension ET Geo Wizards (onglet ‘Geoprocessing’) :

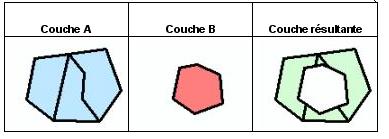

Schéma "Erase, ET Geowizard"

Auteur : Lena

Par exemple, découper toutes les couches du projet en fonction du contour d’une commune.

  • Si vous ne souhaitez pas vraiment découper les couches, mais juste rendre tout ce qui est autour de la commune invisible, alors :

Voir : Comment n'afficher qu'une partie de la carte grâce à un pochoir?

  • Si vous souhaitez découper vos données "en dur", il faut utiliser l'outil ‘Découper’ de la barre d'outils ‘Editeur’:

Voir : Comment découper un polygone par rapport à un autre?

 Auteur : Lena

  • En une seule étape, pour des couches de moins de 100 entités :

L’outil Dissolve polygons de l’extension ET Geo Wizards (onglet ‘Polygon’) permet d’agréger les polygones d’une couche en fonction de la valeur d’un champ sans créer de polygones multi-partie : il agrège donc uniquement les entités contigües qui ont une valeur de champ commune.

  • En deux étapes, pour des couches de plus de 100 entités :

- Fusion des entités en fonction de la valeur du champ (dissolve en Anglais) : Assistant de géotraitement pour ArcGIS 8.x, Arc Toolbox pour ArcGIS 9.x
- Explosion des entités multi-partie (fonction Explodes the multi-part features gratuite et non limitée de ET Geo Wizards)
