Ajouter et personnaliser des symboles SVG depuis QGIS

	Niveau	Débutant
	Logiciels utilisés	QGIS
	Plateforme	Windows | Mac | Linux | FreeBSD

La bilbiothèque de symboles SVG de QGIS est assez complète mais comment ajouter d'autres symboles et surtout comment pouvoir changer la couleur et l'épaisseur des contours directement depuis QGIS ? C'est ce que nous allons voir dans cet article.

Avant d'aller plus loin, pour ceux qui auraient manqué cet article, lisez design cartographique : une liste de ressources en ligne indispensables, vous y trouverez une sélection de sites proposant des symboles SVG (en particulier FlatIcon - www.flaticon.com/ )

Ajouter de nouveaux symboles dans QGIS

Pour ajouter des symboles SVG, vous avez plusieurs méthodes possibles :

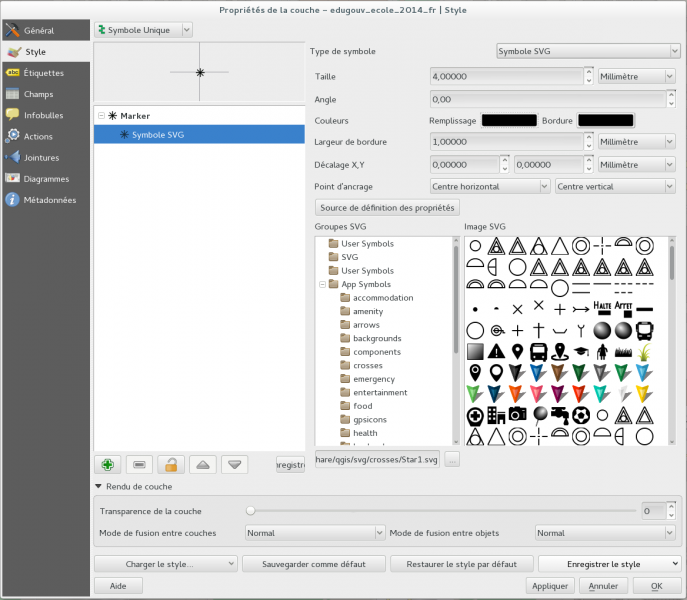

• Une fois que vous êtes dans QGIS, dans le menu Symbole SVG vous pouvez parcourir vers le fichier SVG de votre choix via le bouton parcourir en bas de la partie Groupes SVG

• Vous pouvez copier les nouveaux symboles dans le répertoire où sont déjà présents les bibliothèques SVG par défaut (indiqué également sous la fenêtre Groupes SVG)

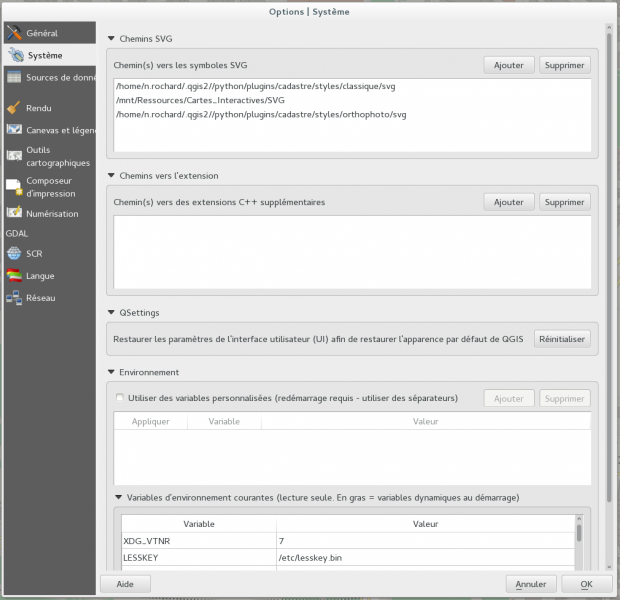

• Vous pouvez regrouper l'ensemble de vos symboles dans un répertoire sur votre machine ou votre serveur et l'ajouter dans les chemins vers les symboles SVG. Pour cela aller dans les options de QGIS > Système et ajoutez vos nouveaux chemins.

Ils apparaitront dans l'arborescence des fichiers SVG et dans les aperçus des symboles.

Modifier le SVG pour autoriser sa personnalisation sous QGIS

Principe :

Editer le fichier SVG avec n'importe quel éditeur de texte (gedit, notepadd ++, etc.)

Remplacez les paramètres de style dans le fichier SVG par :

• fill="param(fill) #FFF" --> modifie le remplissage
• stroke="param(outline) #000" --> modifie la couleur de bordure
• stroke-width="param(outline-width) 1" --> modifie l'épaisseur du contour

Cas simple,

J'ai une étoile en SVG (oui je sais qu'il y en a déjà dans QGIS mais c'est pour l'exemple ... :-) ) -->

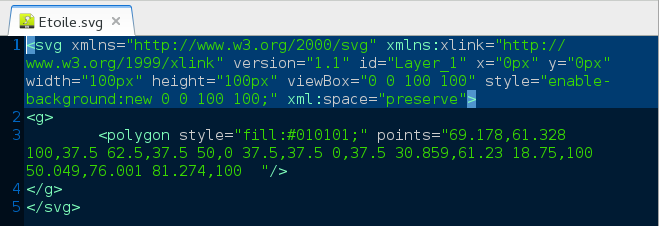

J'ouvre le fichier :

Il suffit de remplacer

style="fill:#010101;"

par :

fill="param(fill) #FFF"

Ca fonctionne !

Cas intermédiaire

Avec un symbole en plusieurs partie sans les paramètres "fill" comme celui-ci -->

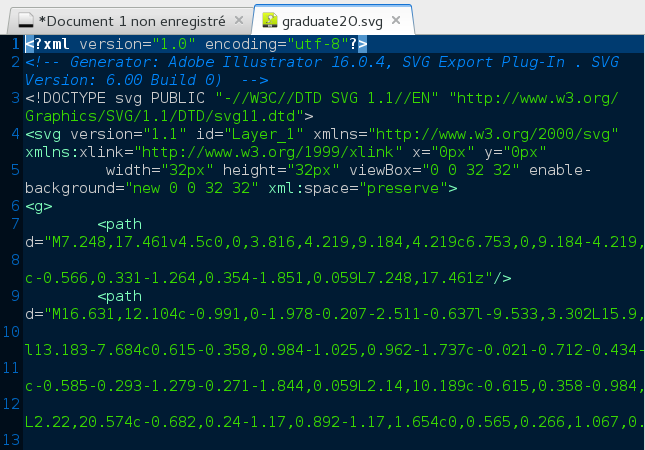

Avec un éditeur de texte :

Vous aurez le cas de figure avec beaucoup de symboles du site FlatIcon...

Pour permettre l'édition de l'objet dans QGIS, il faut tout simplement ajouter les paramètres avant la balise <path pour chaque objet du dessin (ici en 2 parties) :

<path fill="param(fill) #FFF" stroke="param(outline) #000" stroke-width="param(outline-width) 1" d="M57.851,40.752V25.2...

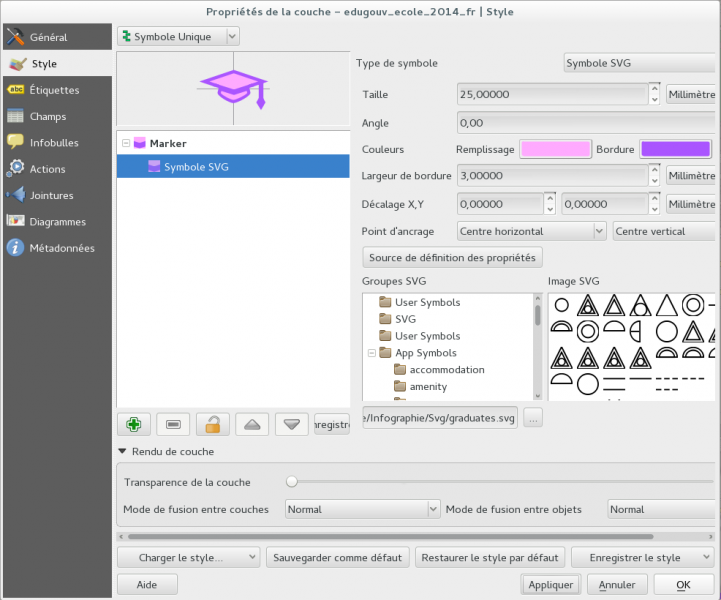

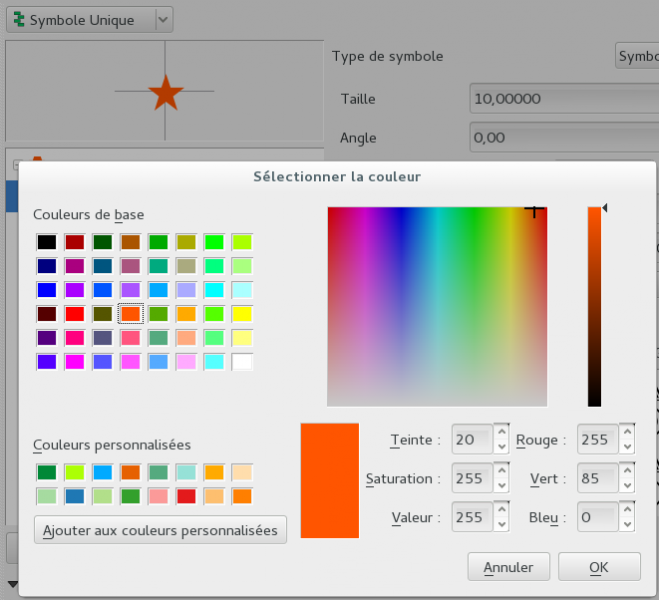

Dans QGIS, il est maintenant possible d'éditer la couleur, le contour et même l'épaisseur (pour faire une sorte de halo)

Cas difficile

Et si mon SVG utilise des dégradés ?

Je créé sous Inkscape un cercle avec un dégradé radial pour une impression de volume.

Je veux ensuite l'utiliser dans QGIS ? C'est la même logique, à la place de la couleur noire, je vais remplacer par les paramètres vu au dessus :

<linearGradient

       id="linearGradient3761"

       osb:paint="gradient">

      <stop

         style="stop-color:#f7f7f7;stop-opacity:1;"

         offset="0"

         id="stop3763" />

      <stop

         style="stop-color:param(fill) #FFF;stop-opacity:1;"

         offset="1"

         id="stop3765" />

    </linearGradient>

Dans ce cas, je ne personnalise qu'une couleur de mon dégradé (la partie noire, la blanche restera figée). Si on y ajoute un contour, alors il faut aussi modifier les lignes suivantes du code :

<path

       sodipodi:type="arc"

       style="fill:url(#radialGradient3781);fill-opacity:1;fill-rule:evenodd;stroke:param(outline) #000;stroke-width:param(outline-width) 1;stroke-miterlimit:4;stroke-opacity:1;stroke-dasharray:none"

       id="path2991"

       sodipodi:cx="302"

       sodipodi:cy="427.36218"

       sodipodi:rx="54"

       sodipodi:ry="54"

       d="m 356,427.36218 a 54,54 0 1 1 -108,0 54,54 0 1 1 108,0 z"

       transform="matrix(0.46296296,0,0,0.46296296,-113.81481,828.50934)" />

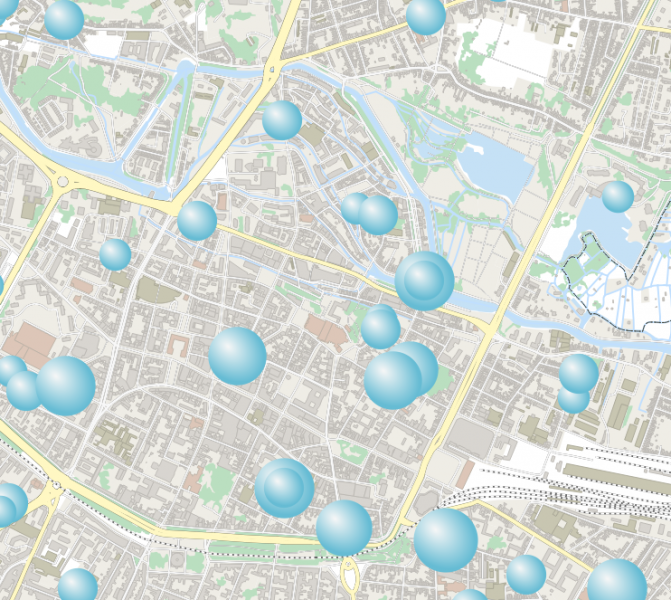

Voici le résultat sur une carte QGIS (sans utiliser de contours):

Site officiel : Tutoriel anglais sur Sourcepole
Autres Liens : Question sur GIS-Stack-Exchange
