Utilisation de WDGPS : conversion multi-formats GPS et SIG

Pour les utilisateurs de données géographiques au format SIG et de données GPS, WDGPS, développé par Bruno Basli, est un logiciel Freeware extrêmement utile au quotidien.
Disponible sous Windows, il permet la conversion entre de grandes variétés de formats et de systèmes de coordonnées.
Cet article ne détaille qu'une des utilisations possibles de WDGPS : l'import de données (géoréférencées ou non) à partir d'un fichier Excel pour traitement/levé terrain à l'aide d'un récepteur GPS puis leur récupération sur PC pour post-traitement dans un SIG.

Mise en forme des fichiers

Fichier de points d'intérêt (avec ou sans géoréférencement préalable)

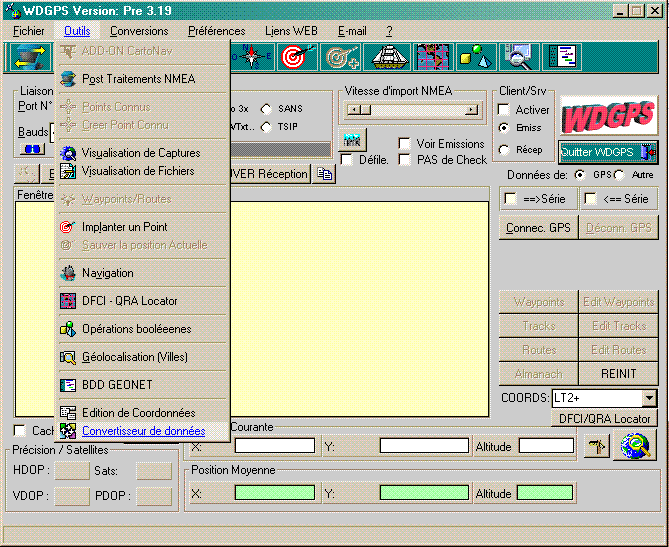

Procédure de chargement et conversion du fichier Excel.

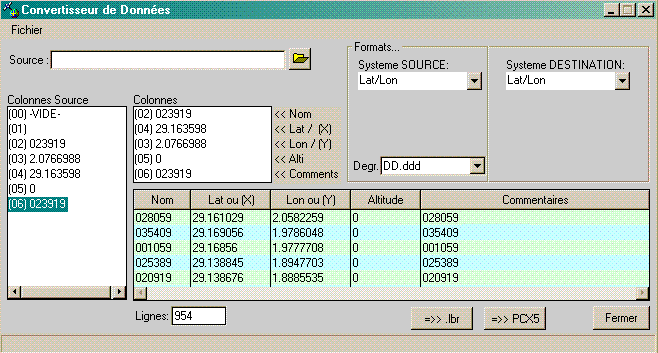

Nom (02) : nom ou identifiant du point.

Latitude ou X (03) : ici coordonnée en latitude du point (en degré décimaux), laisser à 0 si le point n'est pas géoréférencé.

Longitude ou Y (04) : ici coordonnée en longitude du point (en degré décimaux), laisser à 0 si le point n'est pas géoréférencé.

Altitude (05) : laisser ce champ à 0 si les points ne sont pas 3D.

Comments (06) : tout type de donnée descriptive souhaitée.

Choisir le format de coordonnées en entrée (ici latitude-longitude en degrés décimaux) et le format de coordonnées en Destination (ici, latitude-longitude).

Le format de sortie à choisir est PCX5.

Remarque : pour pouvoir convertir un nombre illimité d'enregistrements d'Excel en Waypoints, il est indispensable de s'acquitter de la licence du logiciel (25 euros). Pour cela, envoyer un mail à l'adresse wdgps@wdgps.fr.

Procédure d’import/export de fichiers de points d'intérêt sur le PDA

Import de fichier de références de points d'intérêt (coordonnées géographiques non-renseignées)

Lancer WDGPS-CE sur le PDA.

Suivre ensuite la procédure telle que décrite dans les captures d’écran ci-dessous.

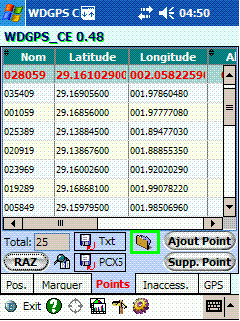

1. Cliquer sur le dossier pour choisir le fichier à charger.

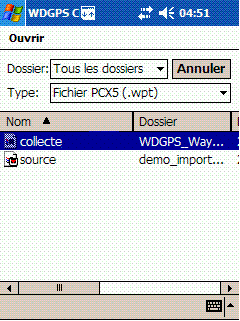

2. Choisir le fichier PCX5 .wpt à importer

Enregistrement de fichiers de points d'intérêt géoréférencés par acquisition terrain

Le format d’enregistrement recommandé est PCX5.

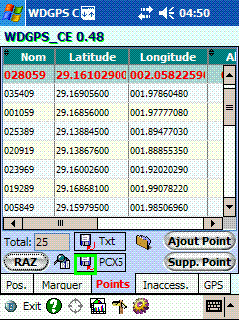

Cliquer sur la disquette placée à gauche de PCX5.

Sauvegarder régulièrement ce fichier en cours de collecte. Attention, pour éviter toute perte de données,

il est fortement recommandé de sauvegarder le fichier de points collectés sur la mémoire externe (carte SD)

et non sur le disque du PDA (cliquer sur le répertoire dans la fenêtre « Save PCX5 » pour pouvoir choisir l'emplacement du fichier).

Conversion du format de collecte des coordonnées (.wpt et/ou .txt) en format SIG ou tableur

Avant leur importation dans un SIG, ne pas oublier de filtrer les points qui n’auraient pas été géoréférencés par le collecteur de données terrain (coordonnées restées à 0,0).

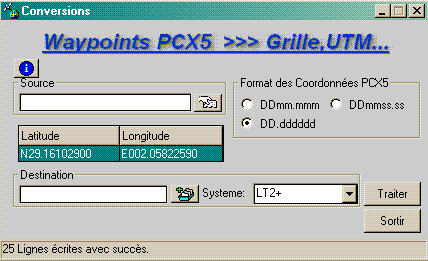

Utiliser la conversion Waypoints PCX5 vers Grille, UTM (.lbr) en précisant le système de coordonnées LT2+ pour Lambert 2 étendu (coordonnées exprimées en mètres).

NB : il est également possible de convertir au format Mapinfo pour une simple visualisation de la collecte sur un SIG (avant import des coordonnées en masse par exemple).
