Plugin QGIS - Raster Based Terrain Analysis

Version de QGIS : 1.3.0 - Mimas

Plateformes testées : Windows XP – Linux Ubuntu 9.10

Le module que je vais vous présenter aujourd’hui vous permet de faire différents traitements sur vos MNT afin d’obtenir à partir de celui-ci un raster de :

• Pente (slope)
• Orientation (aspect)
• Ruggedness index ou RIX (cette index permet de caractériser la "complexité" du terrain)
• Courbure totale (Total curvature)

Une fois correctement installé, vous pouvez accéder à cette extension à partir du menu Extension / Raster based terrain analysis … / Raster based terrain analysis ... (à noter que ce plugin ne semble pas actuellement dans un dépot QGIS)

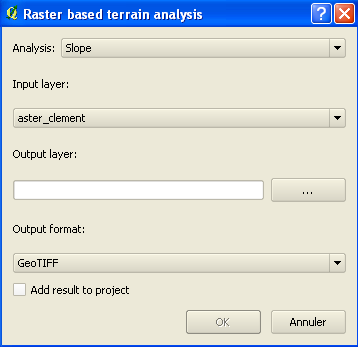

Celui-ci est très simple d’utilisation, il se base sur un MNT ouvert initialement dans QGIS, puis vous offre les 4 options à partir d’une interface graphique simple et intuitive.

Vous donnez un nom à vos rasters générés, choisissez le format de sortie souhaité et vous pouvez automatiquement les afficher dans votre projet en cours à la fin de la génération. Voici ce que peux donner les différentes options :

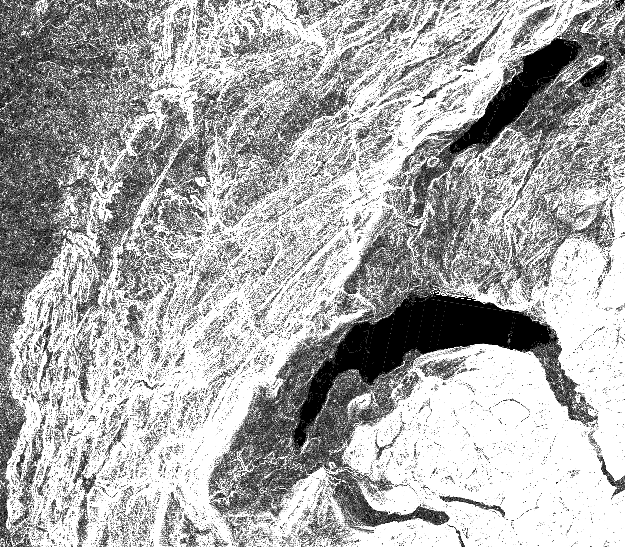

Couche résultante du calcul de pentes

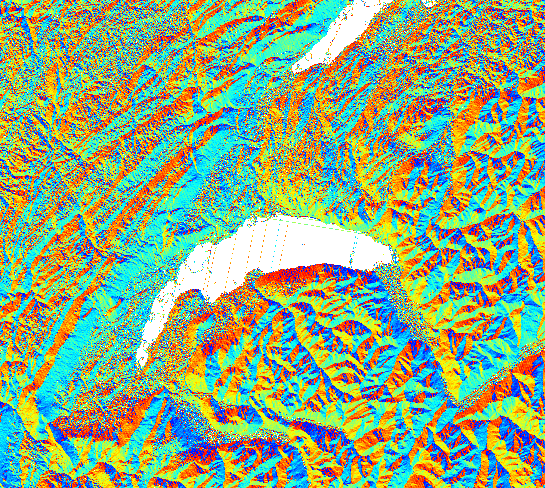

Couche résultante du calcul d'orientation

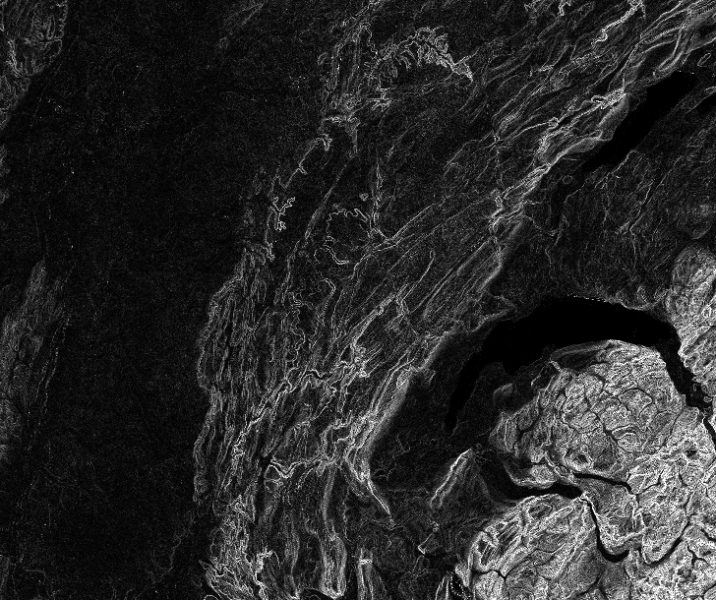

Couche résultante du calcul du Ruggedness Index

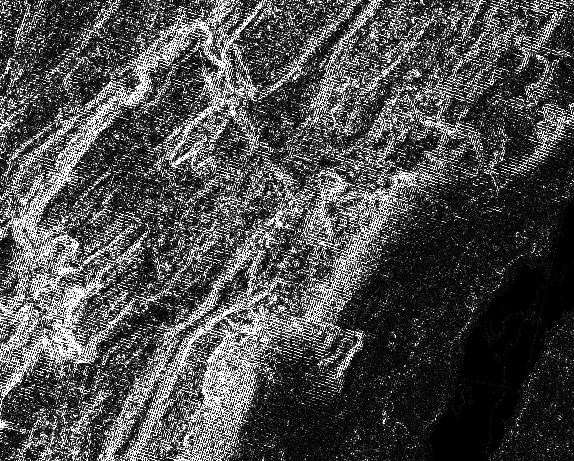

Couche résultante du calcul de Courbure totale



Merci à l'équipe de rédacteurs du PortailSIG pour les explications et les ressources sur le Ruggedness index et la courbure totale.
