GRASS GIS pas à pas pour les débutants: 4 - Géoréférencement d'une image

dim 15-04-2012 Ludovic Granjon

SIG OpenSource


	Niveau	Débutant
	Logiciels utilisés	GRASS GIS
	Plateforme	Windows \| Mac \| Linux \| FreeBSD

Le géoréférencement consiste à fournir une localisation spatiale à une donnée qui n'en a pas. Pour cela, il faudra fournir des coordonnées géographique à certains points de cette dernière et définir la méthode de géoréférencement à utiliser.

Eve Rousseau avait déjà présenté le géoréférencement sous GRASS dans "Recalage d'images sans géoréférencement sous GRASS" où elle présentait l'ensemble des commandes à employer. Ici je ne reprendrai pas les concepts présentés par Eve mais comment faire cette opération à partir de l'interface graphique wxpython de GRASS.

Afin de géoréférencer un raster, deux secteurs sont nécessaires :

un « secteur » cible, c'est à dire qu'il faut qu'il soit dans le système de référence spatiale cible et qu'il contienne les données qui vont permettre de géoréférencer le raster
un « secteur » source dans un système cartésien XY.

Voir les articles de Martin Laloux GRASS GIS pas à pas pour les débutants: 1 - démarrage de l'applications, secteurs (locations), jeux de données (mapset), GRASS GIS pas à pas pour les débutants: 2 - importer des couches vectorielles et GRASS GIS pas à pas pour les débutants: 3 - importer des couches matricielles (raster) et importance de la région pour les concepts de base et l'importation de données dans GRASS.

Exemple pour géoréférencer une feuille de cadastre napoléonien à partir d'orthophotographies et du cadastre actuel de la zone :

Créer un nouveau secteur en RGF93 / Lambert 93 (dans l'exemple présenté, le but est de référencer le cadastre napoléonien dans le système de référence spatial RGF93 / Lambert-93), ou utiliser un secteur existant.
Créer un nouveau jeu de données ou utiliser un jeu de données existant.
Dans ce jeu de données, importer les différentes couches nécessaires pour le géoréférencement (parcelles et orthophoto) si celles-ci ne sont pas déjà présentes.
Re définir la région pour qu'elle corresponde aux images importées
Recomposer les orthos à l'aide de r.composite (Raster / Manage Color / Create RGB), attention à l'ordre des couches.
Modifier l'apparence du vecteur, pour ne voir que les contours des parcelles (boundaries).

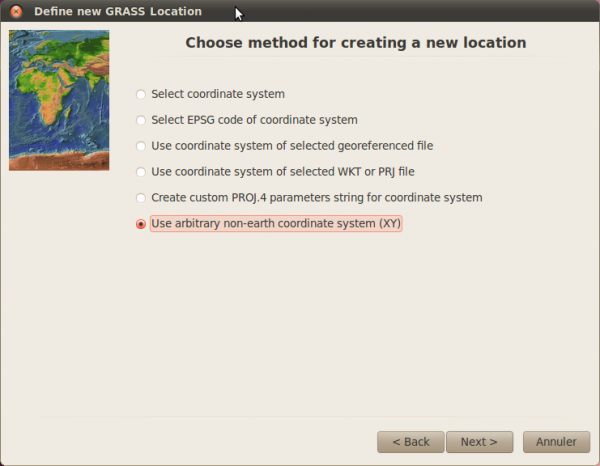

Créer un secteur dans un système de référence local (c'est à dire un pur système cartésien(xy), sans projection), afin d'importer le cadastre napoléonien à géoréférencer. (redéfinir la région lors de l'import du cadastre)

Recomposer l'image

Lancer GRASS sur le secteur cible puis

File / Georectify

Choisir raster (vector ne semble pas fonctionner actuellement, il faudra probablement attendre la version 7 pour cela)
Sélectionner le secteur et le jeu de données source

Sélectionner un groupe ou créer un groupe pour sélectionner l'ensemble des couches à géoréférencer, ici le groupe cadastre correspond aux 3 composantes de l'image à géoréférencer.
